1:トランス式:バーブラン用(TDA1541には不適)

通常”ライン入力”として使われているトランスを使用した変換回路です。2次側が

15K以外のでも使えます。所定の負荷抵抗を入れてください。1次にセンタータップ

が無い物は使えません。

出力電圧=((1mA*300Ω*2)*SQR(1500/600))/1.41=2.13Vrms

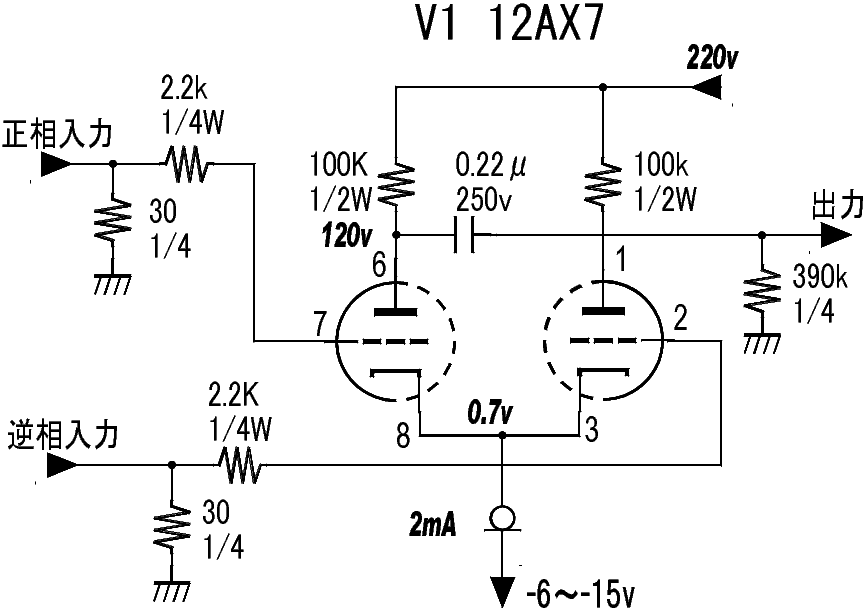

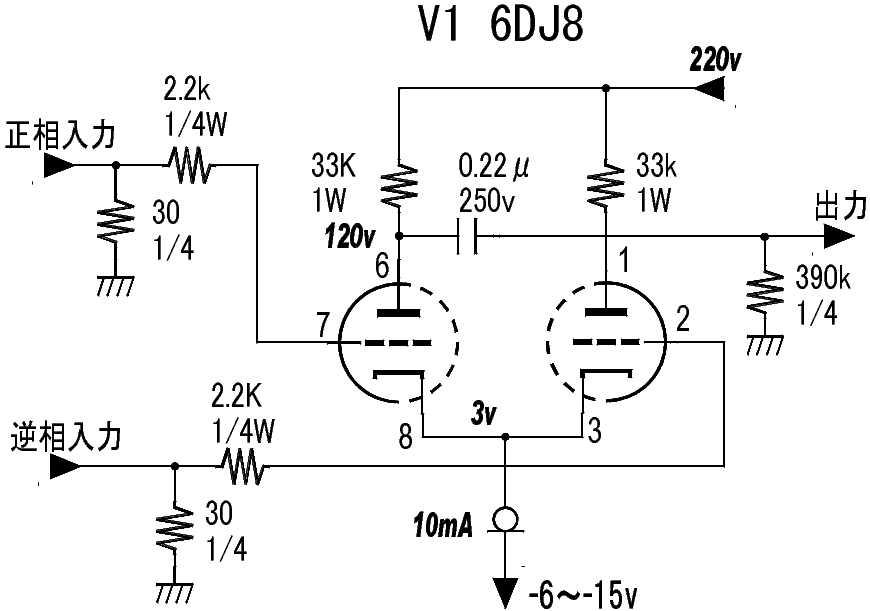

2:差動増幅式:

TDA1541は抵抗でIV変換した場合、抵抗に発生する電圧をかなり低くしないと良好な音質が得られないので30Ωとして、

その後差動増幅回路で増幅するもです。
